祝贺黄威嫔、陈夏超同学的论文“Patterned Slippery Surface through Dynamically Controlling Surface Structures for Droplet Microarray”发表在Chemistry of Materials上（Chem. Mater. 2019, 31, 834−841, DOI：10.1021/acs.chemmater.8b03957），Chemistry of Materials在2018年的影响因子为9.890。

基于润滑油灌注多孔表面（SLIPS）技术得到的图案化浸润性表面在液滴控制、生物活性分子收集、微液滴阵列制备等领域有着广泛的应用。然而，利用简单高效、图案调控性强的方法制备图案化浸润性表面仍是一个极大的挑战。

研究团队在前期研究中发现聚阳离子聚乙烯亚胺（PEI）和聚阴离子聚丙烯酸（PAA）交替沉积得到的聚电解质多层膜（PEI/PAA）具有独特的动态特性，例如自修复性能，致孔以及孔洞修复能力（Adv. Funct. Mater. 2015, 25, 7470., ACS Appl. Mater. Interfaces 2016, 8, 4309）。此外，PEI/PAA多层膜表面会自发形成微结构，有趣的是，这些表面结构在饱和湿度环境中会消失，膜表面变平整，这主要是由于水分子的增塑作用以及强静电屏蔽作用，提高聚电解质分子链运动能力引起（Phys. Chem. Chem. Phys. 2016, 18, 31168）。水分子的存在可以带动膜表面形貌的变化。

在本研究中，在PEI/PAA聚电解质多层膜内引入光敏感的叠氮基团，通过局部紫外光交联，实现该区域聚电解质分子链的固定，在饱和湿度环境中选择性地调控涂层表面的微结构的变化，得到图案化微结构表面（图1）。利用在剪切力作用下，不同表面微结构对润滑油维持能力的差异性，实现图案化浸润性表面的制备（图2）。当液体滑过该表面时，可以得到相应的微液滴阵列（图3）。

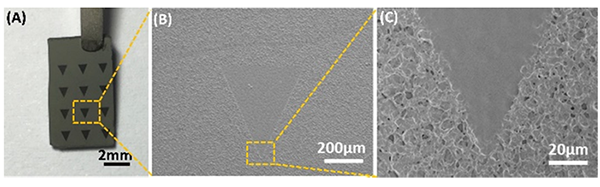

图1. 图案化微结构表面（三角形阵列）照片以及SEM图

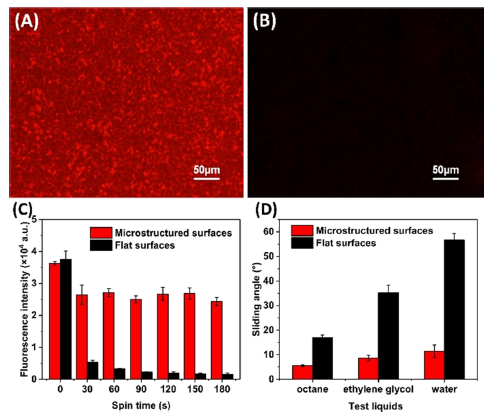

图2. 不同微结构表面对润滑油维持能力的差异性

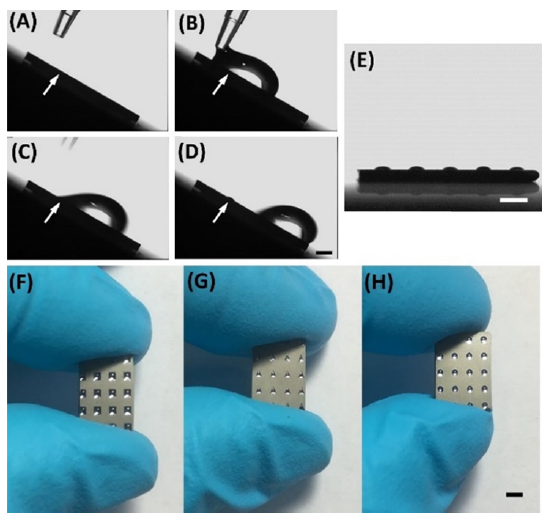

图3.微液滴阵列形成过程（A-E）以及不同形状微液滴阵列图（F-H）

文献链接：https://pubs.acs.org.ccindex.cn/doi/10.1021/acs.chemmater.8b03957
